Byte munstycke på 38 mm SBN förgasare

Inläggav Nesam » 20 december 2009, 18:06

Tänkte med bilder enkelt visa hur man byter munstycke på en SBN förgasare
dessa sitter på Superjetar och säkerligen på nyare kawa också.

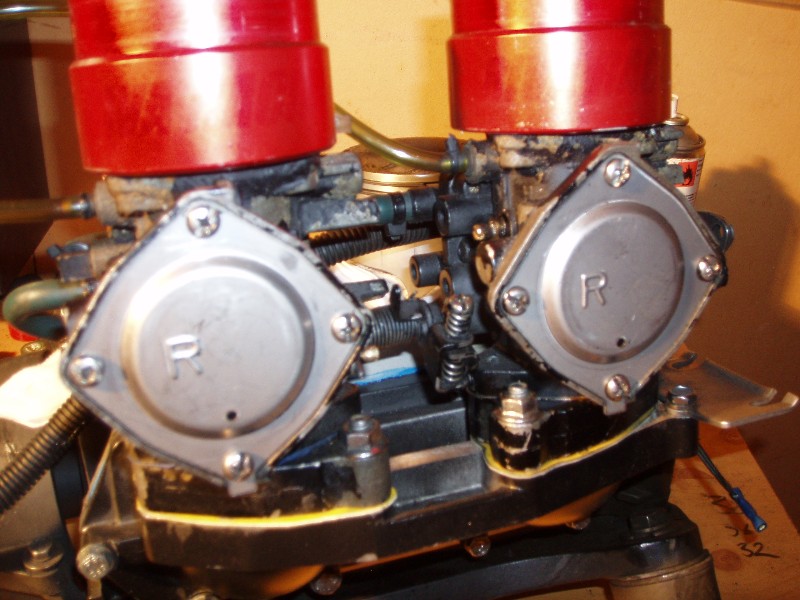

Lossa de 4 skruvarna,ta bort "locket" försiktigt då membranet kan fastna och spricka om du har otur.

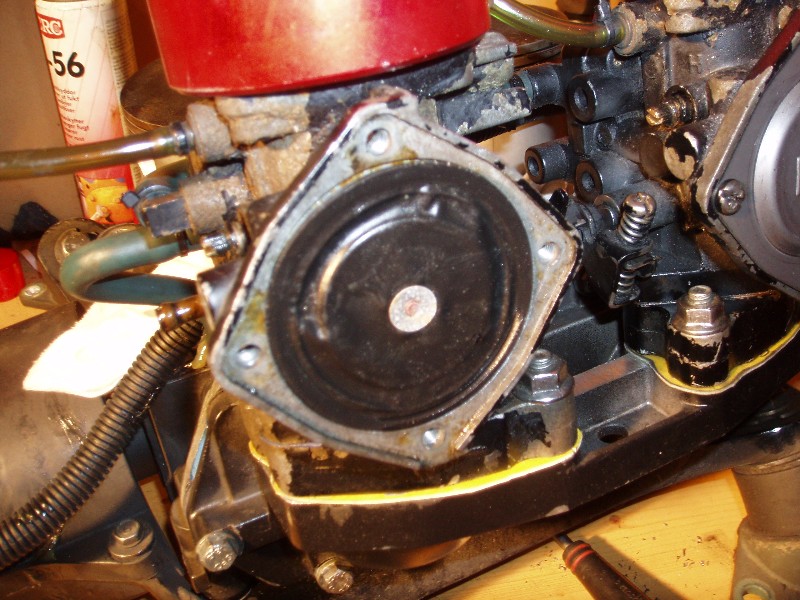

Ta bort försiktigt bort membranet (om det inte följde med locket)

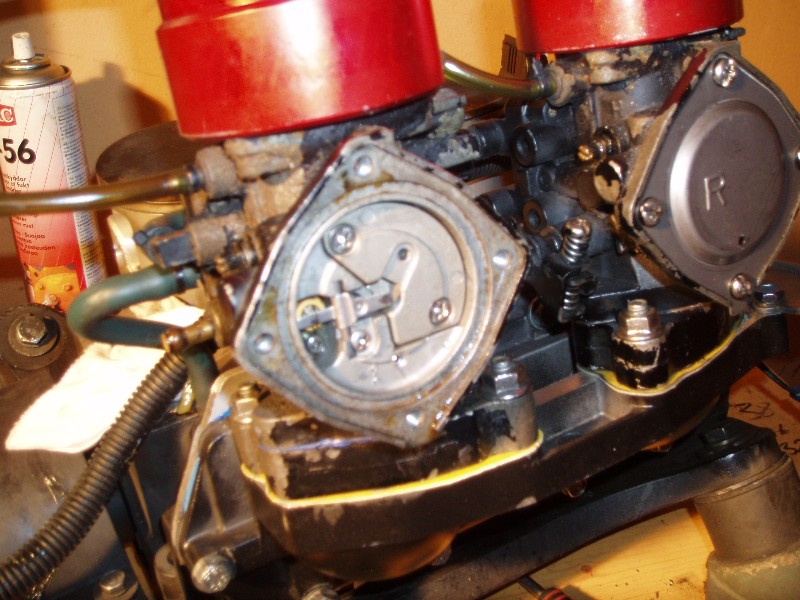

Skruva bort de 2 skruvarna och pilla bort "locket" (även här kan man va lite försiktig om man vill spara på packningarna)

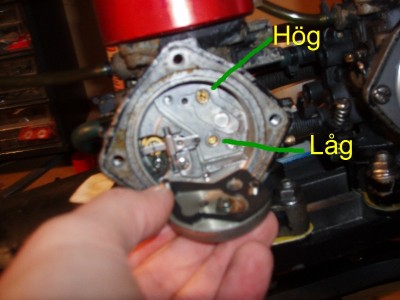

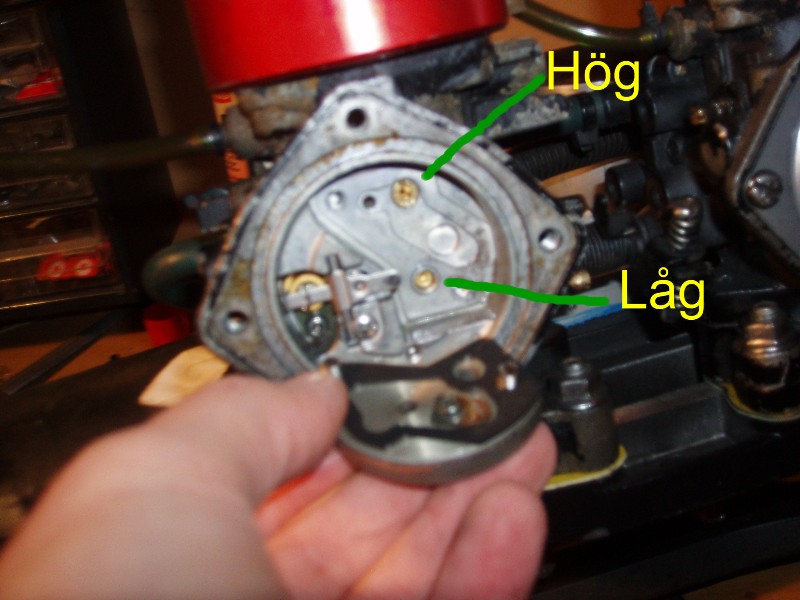

Nu syns de 2 munstyckena,hög (huvudmunstycke) resp lågfarts munstycke.

Om man kikar noga så syns det nummer linstansat på mässings huvudet ex 130,135 etc

Använd en vanlig rak mejsel och skruva bort det som ska bytas.

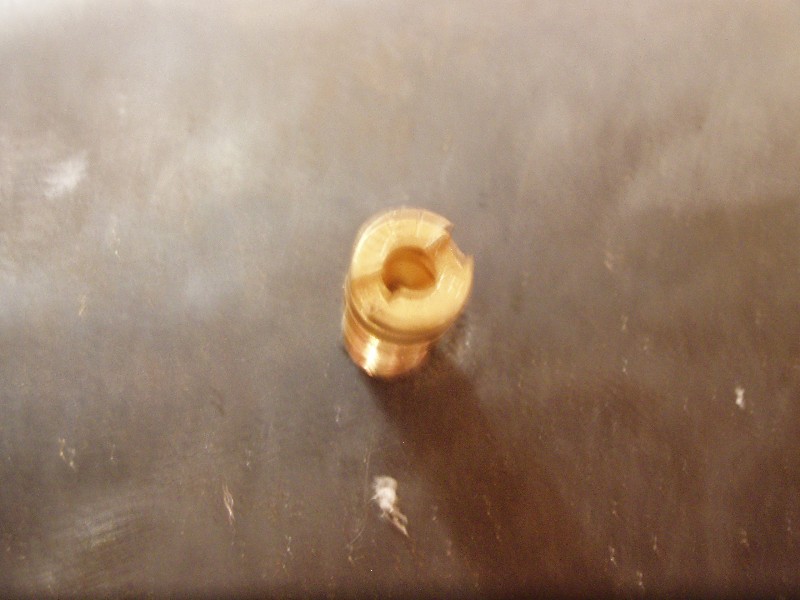

Sista bilden är ett munstycke,bilden blev kass tyvärr men de får duga ändå
storleken är iaf stansad på toppen av det.

Sen är det bara att skruva ihop allt igen men ta det lugnt och se till att packningar och membran sitter som de ska
och inte kommer i kläm.

Sen är det bara att rejs 8-)

Madmans Return.....
Om man tror man kan Allt har man fel...

Kör:Superjet Riva edit -99
Xl 700
Användarvisningsbild
Nesam
Jetski in Sweden VIP

Inlägg: 1639
Blev medlem: 2 april 2009, 12:29
Ort: Björbo

Re: Byte munstycke på 38 mm SBN förgasare

Inläggav sospikey » 23 december 2009, 19:37

Ett tips! Skruvarna som sitter på är mjuka. Det är lätt att dra sönder skallen. Använd ett skruvbit/mejsel som passar perfekt, knacka in den lite försiktigt. Skaffa sedan rostfria skruvar, gärna med insex så kan man skruva i och ur många gånger innan man får problem. Jetskisolutions.com säljer kit med skruvar om man inte vill jaga själv.
sospikey
Jetski in Sweden VIP

Inlägg: 307
Blev medlem: 20 juni 2009, 18:36

Re: Byte munstycke på 38 mm SBN förgasare

Inläggav kajan » 18 januari 2010, 00:48

Glöm inte att byta popup fjädern samtidigt
När ni skruvar så vrid tillbaka lite hela tiden, så tar ni isönder oxidation kristallerna ;)
Rius edition 760 rr -06 Freeride modd
kajan
Jetski in Sweden VIP

Inlägg: 189
Blev medlem: 2 april 2009, 21:24
Ort: South of Sweden
